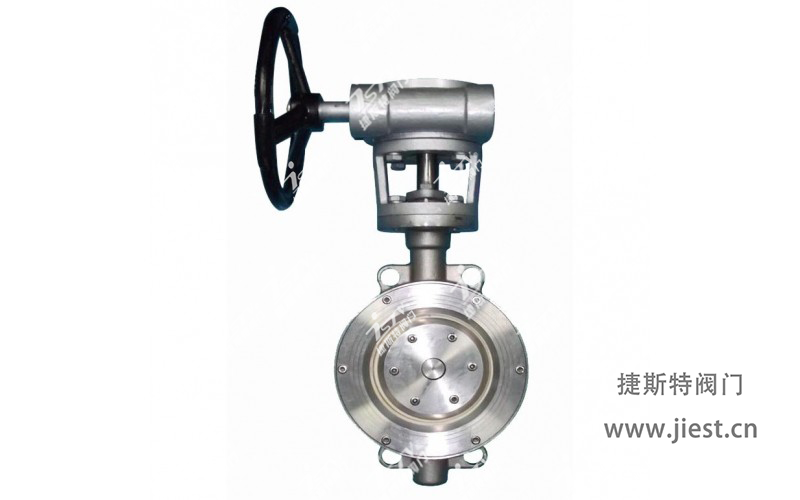

陶瓷蝶閥
特點說明:陶瓷蝶閥采用高技術新型陶瓷結構材料制作閥門的密封部件和易損部件
特點說明:

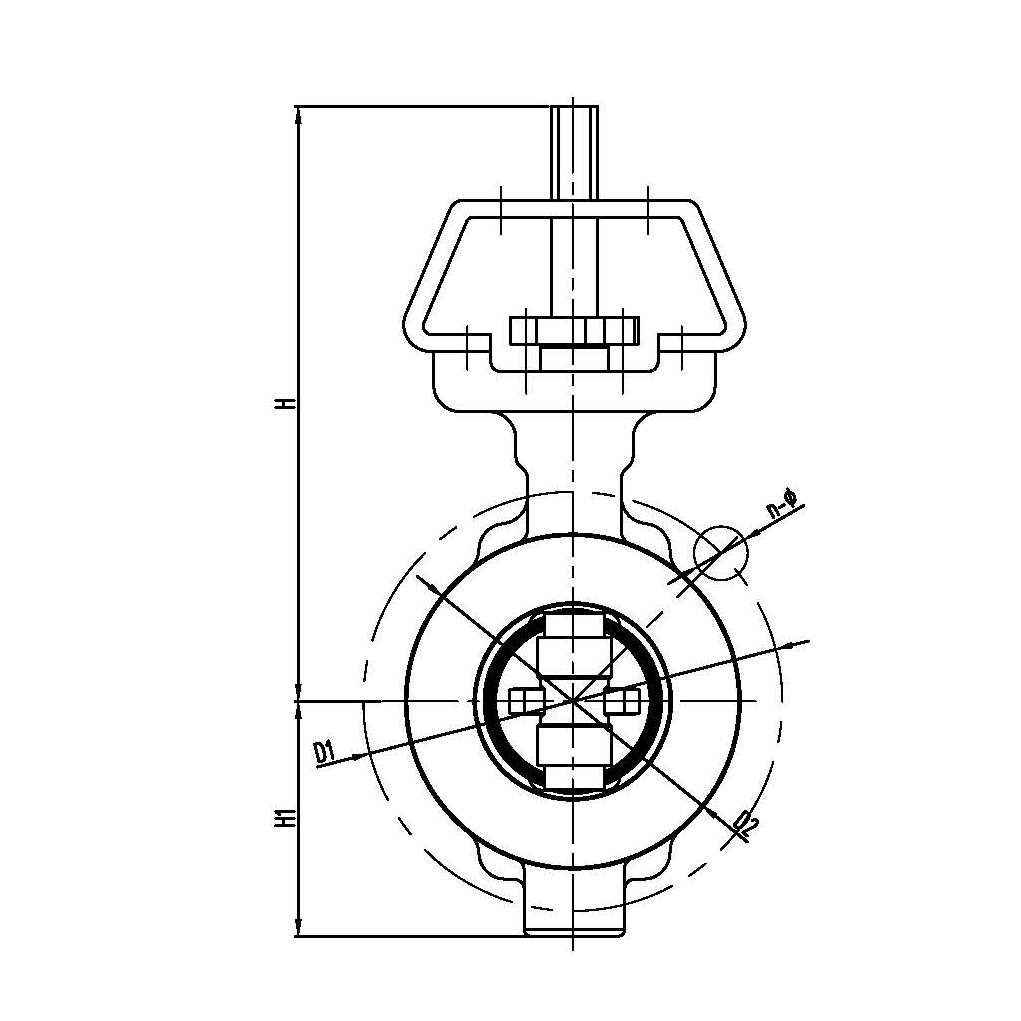

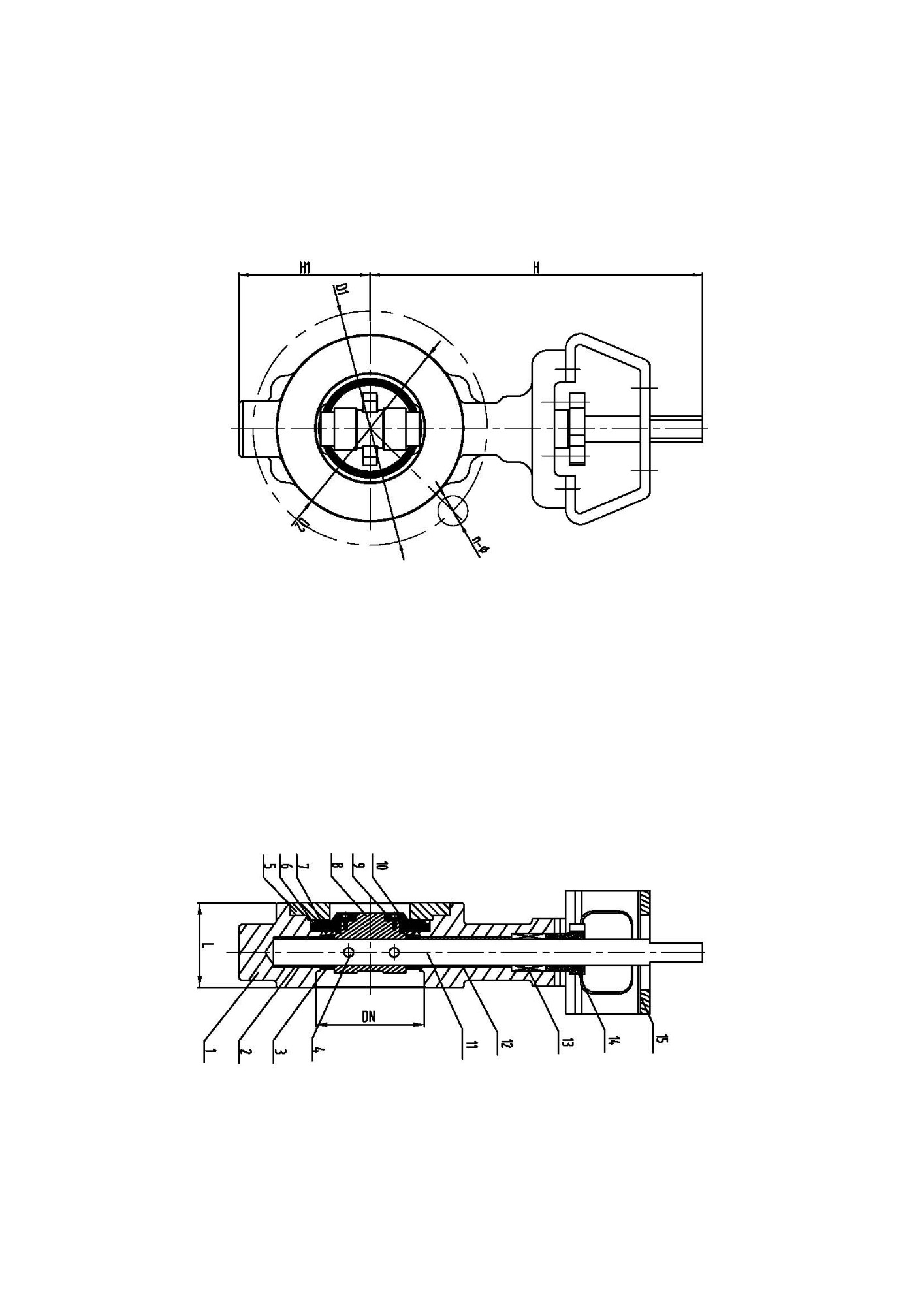

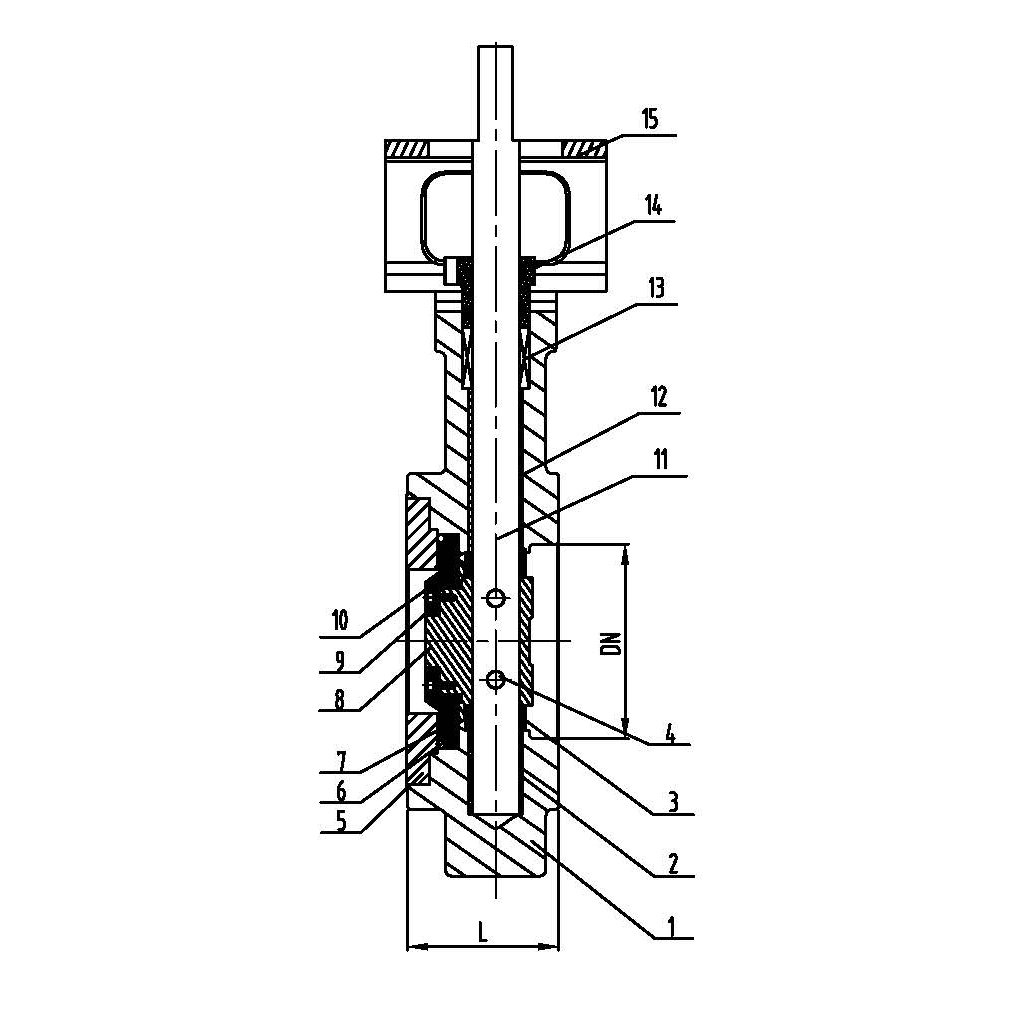

陶瓷蝶閥采用高技術新型陶瓷結構材料制作閥門的密封部件和易損部件主要外形和連接尺寸 DN L D1 D2 H H1 n-d 60 43 125 43 238 112 4-?18 65 46 46 46 255 115 4-?18 80 49 49 49 260 120 4-?18 100 56 56 56 282 138 4-?18 125 64 64 64 296 164 4-?18 150 70 70 70 380 175 4-?20 200 71 71 71 397 208 4-?M20 250 76 295 266 437 243 4-?M20 300 83 295 266 517 283 4-?M20 應用規范 設計與制造 JB/T 8691 連接端尺寸 結構-長度 GB/T 15188.2 法蘭尺寸 JB/T 79.1 檢驗與試驗 JB/T 8691 材料 碳鋼 GB/T 12229 不銹鋼 GB/T 12230 標志 GB/T 12220 供貨 GB/T 12252
