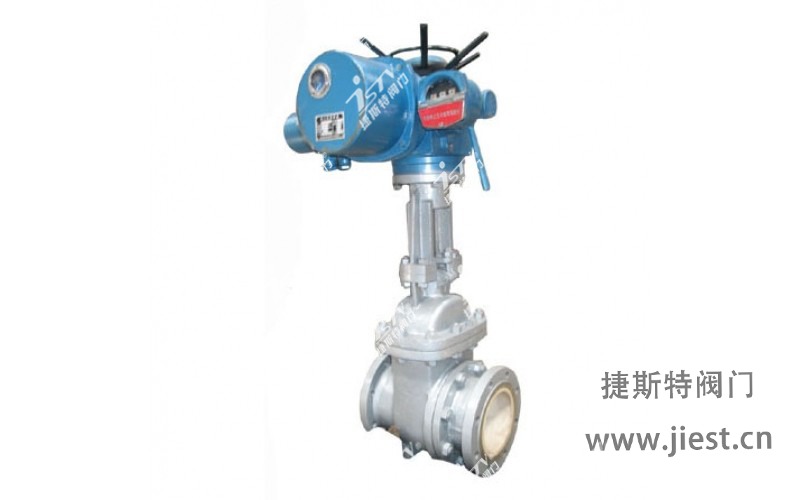

陶瓷排渣閘閥PZ41TC
特點說明:本閥適用于高硬度的顆粒或有軟顆粒但又有腐蝕性介質
。工作介質為渣水比> 1: 5、最大顆粒≤5mm的水力輸煤特點說明:

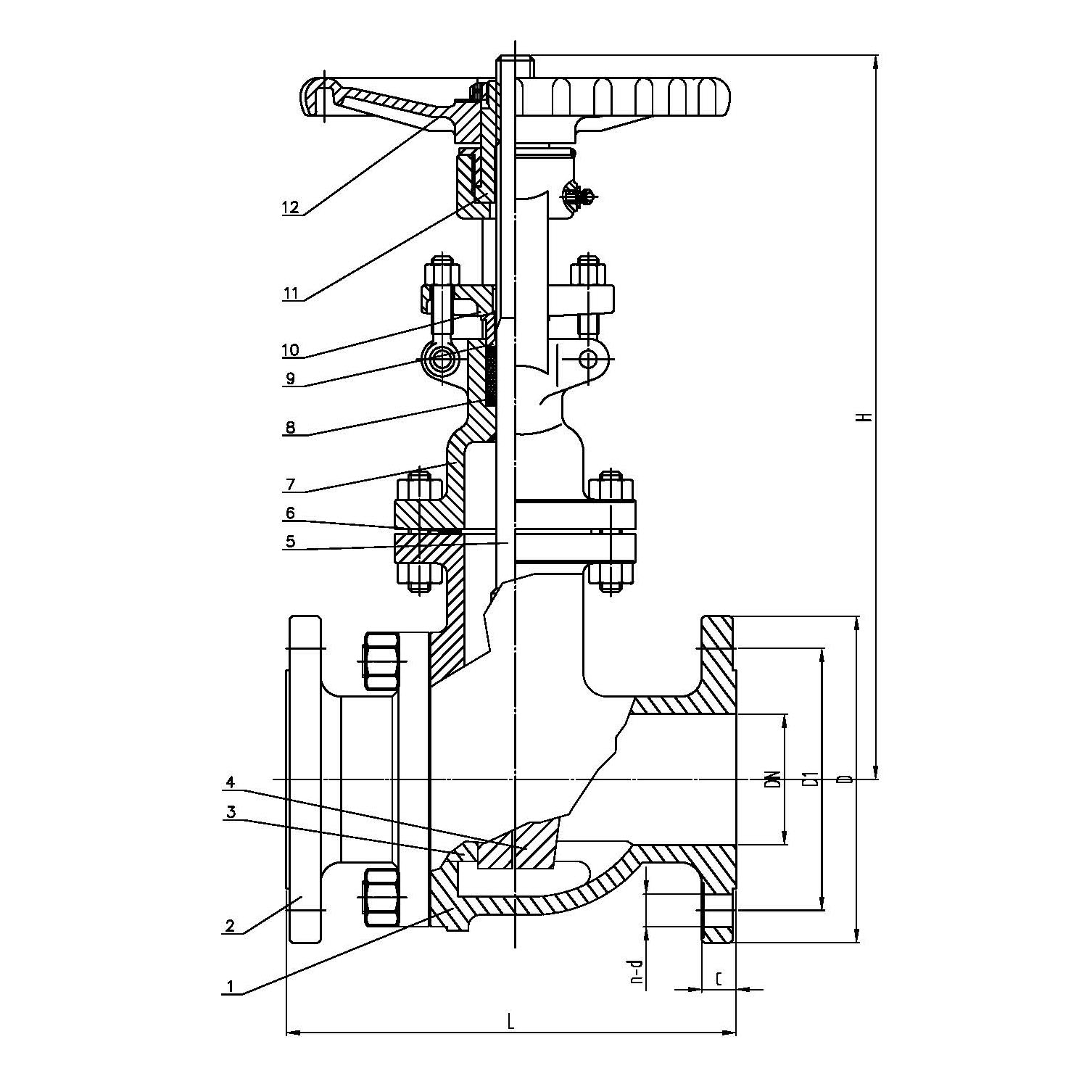

本閥適用于高硬度的顆?div id="jfovm50" class="index-wrap">;蛴熊涱w粒但又有腐蝕性介質。工作介質為渣水比> 1: 5 與介質接觸的部分均為結構陶瓷材料.其化學穩定性及硬度極高。因此,本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能.且隔熱性好 本閥料口全流通無阻擋物 本閥采有高檔曾韌結構陶瓷密封.機械強度高耐磨性能好使用壽命長應用規范 設計與制造 GB/T 12224 連接端尺寸 結構長度 廠商標準 法蘭尺寸 JB/T 79.1 檢驗與試驗 GB/T 9092 材料 碳鋼 GB/T 12229 不銹鋼 GB/T 12230 標志 GB/T 12220 供貨 GB/T 12252 主要外形和連接尺寸 DN PN L D D1 C H n-d 50 1.0Mpa 250 165 125 20 335 4-?18 80 280 200 160 20 510 8-?18 100 300 220 180 22 685 8-?18 150 350 285 240 24 790 8-?22 200 400 340 295 24 885 8-?22 250 450 395 350 26 1015 12-?22 300 500 445 400 26 1190 16-?26 350 550 505 460 26 1350 16-?22 400 600 565 515 26 1460 16-?26 DN PN L D D1 C H n-d 50 1.6MPa 250 165 125 20 335 4-?18 80 280 200 160 20 510 8-?18 100 300 220 180 22 685 8-?18 150 350 285 240 24 790 8-?22 200 400 340 295 24 885 12-?22 250 450 405 355 26 1015 12-?26 300 500 460 410 28 1190 12-?26 350 550 520 470 30 1350 16-?26 400 600 580 525 32 1460 16-?30 主要外形和連接尺寸 DN PN(kg) L D D1 C H n-d 50 25 250 165 125 20 345 4-?18 80 280 200 160 24 520 8-?18 100 300 235 190 24 695 8-?22 150 350 300 250 28 810 8-?26 200 400 360 310 30 955 12-?26 250 450 425 370 32 1100 12-?30 300 500 485 430 34 1240 16-?30 350 550 490 490 38 1410 16-?33 DN PN(kg) L D D1 C H n-d 50 40 250 165 125 20 355 4-?18 80 310 200 160 24 540 8-?18 100 335 235 190 24 720 8-?22 150 450 300 250 28 820 8-?26 200 550 375 320 34 965 12-?30 250 650 450 385 38 1050 12-?33 300 750 515 450 42 1200 16-?33
