，壓力等級ANSI600，主要由閥外體、閥內體、活塞、活塞桿、閥桿和籠筒組成。

2

、工作原理

減壓閥閥體為一完整的鑄造體

，活塞在帶孔眼的籠筒內沿閥門的中心線軸向推移，有全沖程的導向裝置。流體流道軸向?qū)ΨQ，當流體流經籠筒上的小孔時，相當一部分位能由于陡增的摩阻轉化為熱能，并由油流帶走，位能大大降低，于是前后產生壓差。當活塞右移時，活塞將遮住籠筒的更多孔眼，流通面積將進一步減小，前后壓差將增大。

減壓閥能承受較大的壓力并能產生較大的壓差

，能承受大落差的壓力要求，又可防止低點超壓。

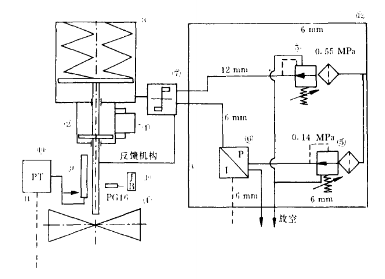

3、控制原理

減壓閥的運行程序?yàn)橐粋€運行（主閥PV-1001）

，另一個熱備用（副閥PV-1002），被控工藝參數是減壓閥上游壓力，該壓力由減壓閥根據減壓閥上游壓力設定值來控制。

根據實時測量的首站外輸流量

，由SCADA主機軟件計算出使最高點為最佳運行值（0.1~0.2MPa）時減壓閥上游必須達到的壓力值，該計算值由主機實時傳給減壓站的PLC，作為減壓站控制回路的設定值。控制回路將其與上游壓力實測值比較
