調節閥選型問題分析

2021-12-17 14:55:29 62

生產過程自動化是大規模工業生產中保證效益和質量的重要手段。在生產過程自動化中

，用來控制流體流量的調節閥已遍及石油

、化工、電站

、輕工、造紙

、醫藥

、船舶、市政等行業的工業自動化系統中

。調節閥在穩定生產、優化控制

、維護及檢修成本控制等方面都起著舉足輕重的作用

。因此

，如何選擇和應用好調節閥

，使調節閥在一個高水平狀態下運行是一個關鍵的問題

。以下主要對調節閥的閃蒸

、氣蝕

、防止堵塞、嗓音等間題做分析探討

。

1 調節閥的閃蒸和氣蝕

氣蝕是一種水力流動現象，氣蝕的直接原因是管道流體因阻力的突變產生了閃蒸及空化

。當流體流經調節閥節流口時

，流速突然急劇增加，根據流體能量守恒定律

，流速增加靜壓力便驟然下降

，出口壓力達到或者低于該流體所在情況下的飽和蒸汽壓時

，部分液體就汽化為氣體

，形成蒸汽與氣體混合的小汽泡，氣液兩相共存的現象

，此既為閃蒸的形成

。如果下游壓力恢復到高于液體的飽和蒸汽壓力

，汽泡在高壓的作用下

，迅速凝結而破裂，汽泡破裂的瞬間形成一個沖擊力

，此沖擊力沖撞在閥芯

、閥座和閥體上

，使其表面產生塑性變形

，形成一個個粗糙的蜂窩渣孔

，此種現象即是空化

，這便是氣蝕形成的過程。因此氣蝕現象將導致嚴重的噪音

、振動、材質的破壞等

。

1.1 選型

（1）選用壓力恢復系數小的閥門

在工藝條件允許的情況下盡量選用壓力恢復系數小的閥門

，如球閥、蝶閥等

。如果工藝條件必須使調節閥的壓差△P＞△PT（產生空化的臨界壓差），可以將兩個調節閥串聯起來使用，這樣每個調節閥的壓差△P都小于△PT

，空化便不會產生

。如果閥的壓差△P小于2.5MPa，一般不會產生氣蝕

，即使有氣蝕的產生也不會對材料造成嚴重的損壞。

（2）選用角形調節閥

由于角形閥中的介質直接流向閥體內部下游管道的中心

，而不是直接沖擊體壁，所以可大大減少沖擊閥體體壁的飽和氣泡數量

，從而減弱了閃蒸破壞力

。

1.2 材料的抗氣蝕性能

從氣蝕的直接結果看

，造成損傷是因?yàn)椴牧嫌捕炔蛔阋缘挚箽馀萜屏讯尫诺臎_擊力，所以從這個角度我們可以考慮采用高硬度材料

，一般常用的方法是在不銹鋼基體上進行堆焊或噴焊司太萊合金

，在流體氣蝕沖刷處形成硬化表面。當硬化表面出現損傷后

，可以進行二次堆焊或噴焊，這樣便能增加設備的使用壽命

，同時也減少了企業的維修費用

。

1.3 調節閥結構

既然空化是因?yàn)閴毫Φ耐蛔兯穑到y(tǒng)要求的壓降又不能降低

，可以采用將一次大的壓力突變分解為若干次的多級閥芯結構（如圖 1）

，這種結構的閥芯可以把總壓差分成幾個小壓差

，逐級降壓

，使每一級都不超過臨界壓差?div id="d48novz" class="flower left">

；蛟O(shè)計成特殊結構的閥芯

、閥座，如迷宮式閥芯

、疊片式閥芯等，都可以使高速流體在通過閥芯

、閥座時每一點的壓力都高于在該溫度下的飽和蒸汽壓

，或使液體本身相互沖撞，在通道間導致高度紊流，使液體的動能由于相互摩擦而變?yōu)闊崮?div id="4qifd00" class="flower right">

，可減少氣泡的形成。

福建捷斯特閥門制造有限公司

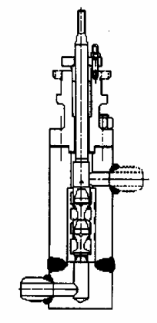

圖 1 多級降壓閥芯結構示意圖

1.4 氣蝕系數

不同結構形式的閥門有其不同的氣蝕系數

，計算公式如下：

氣蝕系數計算公式

式中：H1——閥后（出口）壓力m

；

H2——大氣壓與其溫度相對應的飽和蒸氣壓力之差m；

△P——閥門前后的壓差m

。

各種閥門由于構造不同，因此允許的氣蝕系數δ也不同

，如計算的氣蝕系數大于容許氣蝕系數

，則說明可用，不會發生氣蝕

。如蝶閥容許氣蝕系數為2.5

，則：

當δ＞2.5

，則不會發生氣蝕

。

當2.5＞δ＞1.5時，會發生輕微氣蝕

。

當δ＜1.5時

，產生振動

。

當δ＜0.5的情況繼續使用時

，則會損傷和下游配管，閥門的基本特性曲線和操作特性曲線

，對閥門在什么時候發生氣蝕是看不出來的

，更指不出來在那個點上達到操作極限。通過上述計算則一目了然

。從上述計算中，不難看出產生氣蝕和閥后壓強 H1 有極大關系

，加大 H1 顯然會使情況改變

，改善方法：

把閥門安裝在管道較低點。

在閥門后管道上裝孔板增加阻力

。

閥門出口開放

，直接蓄水池

，使氣泡炸裂的空間增大

，氣蝕減小

2 調節閥的堵塞

在泥漿

、紙漿、礦漿

、燒堿等場合應用時

，閥門堵塞是常見的故障之一

。除介質不干凈造成堵卡外

，管道內的焊渣，鐵屑等也會造成閥門堵卡

，因此

，在這些工況下的調節閥選型必須考慮到不同閥型的防堵功能。大體要考慮以下幾個方面：

（1）流路越光滑

，越平穩過渡越好；

（2）根據計算

，必要時應縮小閥座直徑，以提高節流速度來提高“自潔”性能

；

（3）足夠剛度和推力（力矩）的執行機構

；

（4）角行程類的閥遠遠好于直行程類的閥。角行程的閥克服了直行程閥流路復雜和上下導向易堵卡的問題

，介質流經角行程類的閥

，似乎是直接流進流出，最典型的就為“O”型球閥

，就象直管道一樣

，其防堵性能最好，（見圖 2）

；其次就是全功能超輕型閥

、蝶閥等

。

福建捷斯特閥門制造有限公司

圖 2 O形球閥流路示意圖

3 調節閥的噪音

調節閥上的噪音是石油化工生產中的主要污染源

。防止調節閥噪音應從三方面人手。

3.1 振動產生的噪音

振動產生的噪音一般來源于閥芯的振動

。如當閥芯在套筒內水平運動時

，可以使閥芯與套簡的間隙盡里小或者使用硬質表面的套筒

。如閥芯或者其它的組件

，它們都有一個固有振動頻率，對此

，可以通過專門的鑄造或鍛造處理來改變閥芯的特性

，如有必要也可以更換其他類型的閥芯。如由于閥芯振蕩性位移引起流體的壓力波動而產生的噪音，這種情況一般是由于調節回路執行器等的阻尼因素引起的

，對此可以重新調節阻尼系數或者在閥芯位移方向上加上減振設施。

3.2 因高速氣流而產生的氣體動力學嗓音

目前避免氣體動力學噪音有3種方法

。首先

，要消除噪音源，限制通過調節閥的流體速度

；其次

，采用特殊結構的閥體

，使流體通過閥芯閥座的曲折流路逐漸減速

；第3，應采用多孔限流板

，它吸收調節閥后的部分壓降

，從而降低通過調節閥的流速，從而達到降噪的目的

。

3.3 防止液體動力學噪音

氣蝕發生的同時還出現噪音和振動，這種噪音

，也叫液體動力學噪音

，如何避免氣蝕現象的發生在前面已有闡述。

總之

，調節閥的選擇要因地制宜

，要在實踐的過程中不斷總結和創新，使被調參數得到較好地控制效果

，也使調節閥的使用壽命大大增長。
