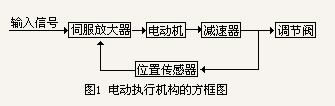

，一般由閥支路和旁通管支路組成，調節閥安裝在閥支路管路上。調節閥在并聯管道上，在系統阻力一定時，調節閥全開流量與總管最大流量之比隨著并聯管道的旁路閥逐步打開而減少。此時，盡管調節閥本身的流量特性無變化，但系統的可調范圍大大縮小，調節閥在工作過程中所能控制的流量變化范圍也大大減小，甚至起不到調節作用。要使調節閥有較好的調節性能，一般認為旁路流量最多不超過總流量的 20%。

4 調節閥的選擇

4.1 流量特性選擇

流量特性的選擇方法有兩種

，一種是通過數學計算的分析法，另一種是在實際工程中總結的經驗法。由于分析法既復雜又費時，所以一般工程上都采用經驗法。具體來說，應該從調節質量、工況條件、負荷及特性幾個方面考慮。

（1）根據自動調節系統的調節質量

根據自動控制原理中的特性補償原理

，為了使系統保持良好的調節質量，希望開環總放大系數與各環節放大系數之積保持常數。這樣，適當選擇閥的特性，以閥的放大系數變化來補償對象放大系數的變化，從而使系統的總放大系數保持不變。

（2）根據管道系統壓降變化情況

調節閥的壓降比S定義為該調節閥可控制的最大流量所對應閥門進出口差壓ΔP1m和系統差壓ΔP之比：

調節閥流量特性與壓降比S有密切的關系（表2）

。

表2 管道系統壓降選擇調節閥特性

管道系統壓降比 S	1~0.6	0.6~0.3	0.3~0
實際工作流量特性	直線 等百分比	直線 等百分比	調節不適宜
所選流量特性	直線 等百分比	等百分比 等百分比

（3）根據負荷變化

在小開度時流量變化大，調節過于靈敏
