定值器減壓閥工作原理

2021-12-23 09:28:31 216

定值器減壓閥工作原理

福建捷斯特閥門制造有限公司

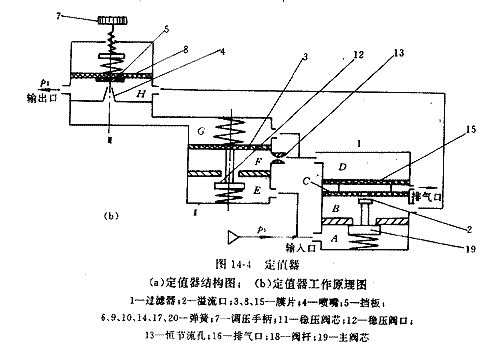

圖14—4所示為定值器的工作原理圖

。它由三部分組成：1是直動式的主閉部分；2是恒壓降裝置

，相當于一定差減壓閥

。定值器減壓閥工作原理主要作用是使噴嘴得到穩定氣源流量；3是噴嘴擋板裝置和調壓部分

，起調壓和壓力放大作用

，利用被它放大了的氣壓去控制主閥部分。由于定值器具有調定

、比較和放大的功能

，因而穩壓精度高

。定值器處于非工作狀態時，由氣源輸入的壓縮空氣經過濾器1過濾后進入A室和正室

。主閥芯19在彈簧20和氣源壓力作用下壓在閥座上

，使A室與B室斷開。進入A室的氣流經由閥口(又稱為活門)12至F室

，再通過恒節流孔13降壓后

，分別進入G室和D室。由于這時尚未對膜片8加力

，擋板5與噴嘴4之間的間距較大

，氣體從噴嘴4流出時的氣流阻力較小，G室及D室的氣壓較低

，膜片3及15保持原始位置

。進入只室的微量氣體主要經B室通過閥口2從排氣口排出；另有一部分從輸出口排空

。此時輸出口無氣流輸出

，由噴嘴流出而排空微量氣體是維持噴嘴擋板裝置工作所必須的，因其為無功耗氣量

，所以希望其耗量越小越好

。定值器處于工作狀態時，轉動手柄7

，壓下彈簧6并推動膜片8連同擋板5一同下移

、擋板5與噴嘴4的間距縮小，氣流阻力增加

，使G室和D室的氣壓升高

。膜片16在D室氣壓的作用下下移，將閥口2關閉

，并向下推動主閥芯19，打開閥口

，壓縮空氣經B室和H室由輸出口輸出

。與此同時，H室壓力上升并反饋到膜片8上

，當膜片8所受反饋?zhàn)饔昧εc彈簧力平衡時

，定值器便輸出一定壓力的氣體。當輸入壓力波動時

，如壓力上升

，B室和H室氣壓瞬時增高、使膜片8上移

，導致?lián)醢?與噴嘴4之間的間距加大

，G室和D室的氣壓下降

。由于B室壓力增高，D室壓力下降

，膜片15在壓差的作用下向上移動

，使主閥口減小，輸出壓力下降

，直到穩定到調定壓力上

。此外，在輸入壓力上升時

，E室壓力和F室瞬時壓力也上升

，膜片3在上下差壓的作用下上移，關小穩壓閥口12

。由于節流作用加強

，F(xiàn)室氣壓下降，始終保持節流孔13的前后壓差恒定

，故通過節流孔13的氣體流量不變

，使噴嘴擋板的靈敏度得到提高。當輸入壓力降低時

，B室和H室的壓力瞬時下降

，膜片8連同擋板5由于受力平衡破壞而下移，噴嘴4與擋板5間間距減小

，G室和D室壓力上升

，膜片3和15下移。膜片15下移使主閥口開度加大

，使B室及H室氣壓回升

，直到與調定壓力平衡為止。而膜片3下移

，使穩壓口12開大

，F(xiàn)室氣壓上升，始終保持恒節流孔13前后壓差恒定

。同理

，當輸出壓力波動時，將與輸入壓力波動時得到同樣的調節

。由于定值器利用輸出壓力的反饋?zhàn)饔煤蛧娮鞊醢宓姆糯笞饔每刂浦鏖y

，使其能對較小的壓力變化作出反應，從而使輸出壓力得到及時調節

，保持出口壓力基本穩定

，即定值穩壓精度較高。
